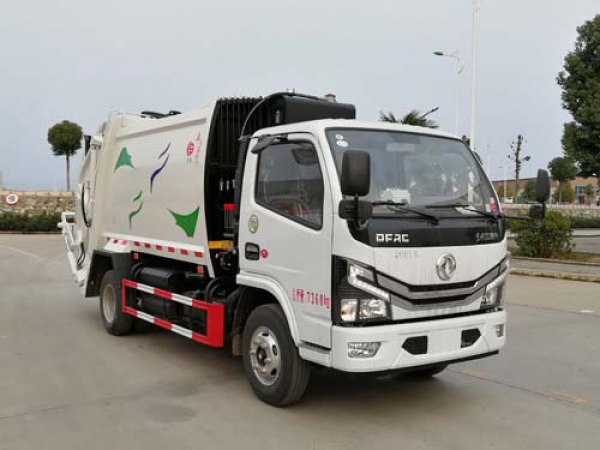

東風多利卡6方壓縮垃圾車
整車型號：楚勝牌CSC5075ZYS6型壓縮式垃圾車
底盤型號：EQ1075SJ3CDF
底盤配置：
（1）可選用3308mm軸距，玉柴140馬力（YCY24140-60）；1730車身；萬里揚6檔變速箱；前后橋：1.8/3.5T；190雙層直通車架；7.00R16輪胎；空調，電動車窗，遙控鑰匙，日行燈，多功能方向盤。
（2）也可選用3308mm軸距，云內126馬力(D20TCIF1）；1730車身；萬里揚5檔變速箱；前后橋：1.8/3.5T；188雙層直通車架；7.00R16輪胎；電動車窗，遙控鑰匙，日行燈，多功能方向盤.
上裝配置:
垃圾車箱有效容積6立方米，弧形車廂，材料采用邊3底4mm厚，9支液壓油缸制動，液壓控制操作系統為電動控制和手動控制。手動控制是防止電控發生故障時也能夠正常工作。裝載循環為一鍵操作，車尾左右各一套，駕駛室內部一套電動卸料操作系統，帶后翻轉機構，可掛塑料桶，填充器底部污水收集箱，車箱內的污水可流入其中，在卸垃圾時可通過球閥排出，采用海戰力油缸，揚州中梅的多路閥，CAN操作，其余標配。
【主要技術參數】 | |||
產品商標 | 楚勝牌 | 公告批次 | 360 |
產品名稱 | CSC5075ZYS6型壓縮式垃圾車 | 產品號 | ANXWX7970AF |
總質量(Kg) | 7360 | 罐體容積(m3) | |
額定載質量(Kg) | 1530,1330 | 外形尺寸 | 6400,6550,6600,6700,6900×2050×2620,2840 |
整備質量(Kg) | 5700,5900 | 貨廂尺寸 | ×× |
額定載客(人) | 準拖掛車總質量(Kg) | ||
駕駛室準乘人數(人) | 2 | 載質量利用系數 | |
接近角/離去角(°) | 27.7/12 | 前懸/后懸 | 1055/2037 |
軸數 | 2 | 軸距 | 2700,2950,3308,3600,3800 |
軸荷(Kg) | 2640/4720 | 最高車速(Km/h) | 110 |

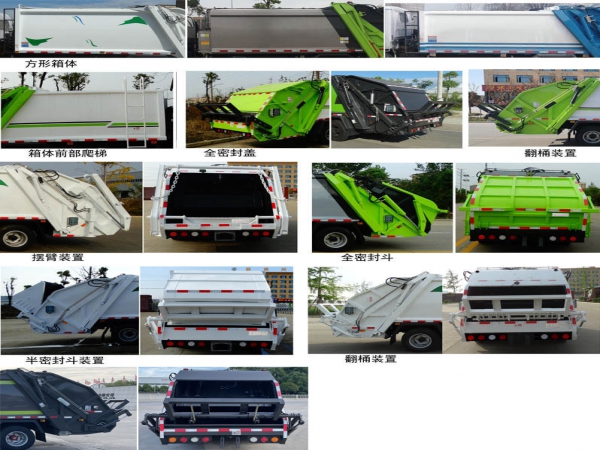

其它 | 1、該車可選裝方形或弧形車箱;選裝后密封蓋裝置,選裝箱體與駕駛室之間多路閥、油箱、液壓管布置;選裝不同工作裝置時外形長/后伸對應關系:①無上料裝置:6400/0,②擺臂裝置:6550/150,③全密封斗裝置:6600/200,④翻桶裝置:6700/300,⑤半密封斗裝置及⑥新翻桶裝置:6900/500。選裝①④⑥時整備質量為5700kg,選裝其它裝置時整備質量為5900kg。2、側防護采用冷彎型鋼/Q235,螺栓連接;后防護由專用裝置替代,下邊緣離地高450mm。3、隨底盤選裝前面罩,前保險杠,前組合燈具,選裝排半駕駛室,選裝左右油箱位置,隨底盤配置選裝底盤附件安裝位置。ABS型號/廠家:ABS/ASR-12V-4S/4M/襄陽東風隆誠機械有限責任公司。發動機與油耗值(L/100km)的對應關系為:D20TCIF1/16.2,YCY24140-60/16.2,CA4DB1-11E6/16.2,ZD30D16-6N/16.2,CY4BK461/16.2,CY4BK161/16.2。選裝箱體前端爬梯。選裝污水箱、電瓶位置。 | ||
【底盤技術參數】 | |||
底盤型號 | EQ1075SJ3CDF | 底盤名稱 | 載貨汽車底盤（二類） |
商標名稱 | 東風牌 | 生產企業 | 東風汽車股份有限公司 |
外形尺寸 | 5100,5435,5870,5939,5845,5460,6730,6880×1910,1940,2090×2120,2200,2220,2250,2350 | 輪胎數 | 6 |
接近角/離去角(°) | 27.7/15 | 輪胎規格 | 7.00R16,7.00R16LT,7.00R16LT 14PR,7.50R16LT 16PR |
鋼板彈簧片數 | 6/6+5,3/3+3,5/4+3,6/4+3,6/5+2,6/3+3,3/6+5,3/3+2,2/2 | 前輪距 | 1525,1519,1503,1613,1540 |
燃料種類 | 柴油 | 后輪距 | 1498,1516,1586,1670,1650,1800,1546 |
排放標準 | GB17691-2018國Ⅵ | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
CY4BK461 CA4DB1-11E6 CY4BK161 D20TCIF1 Q28-130E60 H20-120E60 CA4DB1-13E6 YCY24140-60 D20TCIF11 Q23-115E60 ZD30D16-6N M9T-600 Q23-136E60 Q23-132E60 YCY24120-60 Q25-152E60 | 東風朝陽朝柴動力有限公司 中國第一汽車集團有限公司 東風朝陽朝柴動力有限公司 昆明云內動力股份有限公司 安徽全柴動力股份有限公司 安徽全柴動力股份有限公司 中國第一汽車集團有限公司 廣西玉柴機器股份有限公司 昆明云內動力股份有限公司 安徽全柴動力股份有限公司 東風輕型發動機有限公司 東風輕型發動機有限公司 安徽全柴動力股份有限公司 安徽全柴動力股份有限公司 廣西玉柴機器股份有限公司 安徽全柴動力股份有限公司 | 3707 2207 3856 1999 2800 2000 2207 2360 1999 2300 2953 2298 2300 2300 2360 2493 | 95 81 105 93 96 90 95 103 93 85 120 105 100 97 88 112 |
